Pv hors réseau onduleur solaire

Description de l'onduleur solaire Pv Off Grid







Oui, vous pouvez utiliser un onduleur réseau hors réseau. Tout ce dont vous avez besoin est une source d'alimentation de référence comme un générateur diesel et ZED Advance. L'onduleur à liens de ceinture nécessitait une source d'alimentation de référence pour générer de l'énergie électrique en synchronisation avec la source d'alimentation de référence.





Un onduleur de 3000W peut faire fonctionner tous les équipements électriques dans une cabine hors réseau. Il est même assez puissant pour faire fonctionner une unité AC 1HP avec un réfrigérateur, une télévision, un ventilateur électrique, des lumières LED et des équipements de cuisine.











Un onduleur hors réseau est, comme son nom l'indique, un onduleur solaire qui est hors réseau, ce qui signifie qu'il fonctionne seul et ne peut pas fonctionner avec le réseau. L'onduleur solaire hors réseau puise l'énergie de la batterie, la transforme du courant continu en courant alternatif, puis la restitue en courant alternatif.





Système d'énergie solaire hors réseau pour le chauffage, le refroidissement et la réfrigération

Par SPW|4 octobre 2016

FacebookTwitterLinkedInPinterest

Un onduleur hors réseau innovant à double sortie offre la possibilité de faire fonctionner différents types de charges CA avec ou sans batteries.

Par le Dr George S. Cheng, CTO, CyboEnergy

Avec le déploiement rapide des énergies renouvelables, certaines zones du réseau ne peuvent plus accueillir de solaire supplémentaire. Hawaï a mis fin à son programme de comptage solaire net en 2015 et ses services publics ont imposé des restrictions pour éviter les charges solaires sur le réseau. En avril, l'ISO de Californie a forcé l'arrêt temporaire de certaines grandes fermes solaires pour éviter l'instabilité du réseau. L'énergie solaire hors réseau devient de plus en plus une bonne option pour ce type de marchés, en particulier pour le chauffage et la climatisation.

Le chauffage, le refroidissement et la réfrigération sont essentiels dans la vie quotidienne. Souvent, nous ne réalisons pas qu'ils ajoutent jusqu'à 50 % de l'énergie consommée dans nos ménages. L'utilisation de l'énergie solaire hors réseau pour fournir de l'énergie à ces aspects peut compenser une grande partie des coûts énergétiques d'une maison.

Conception de base du système hors réseau

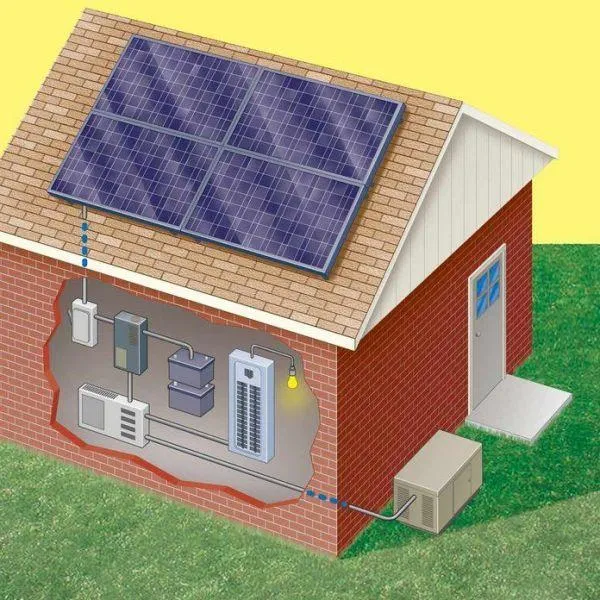

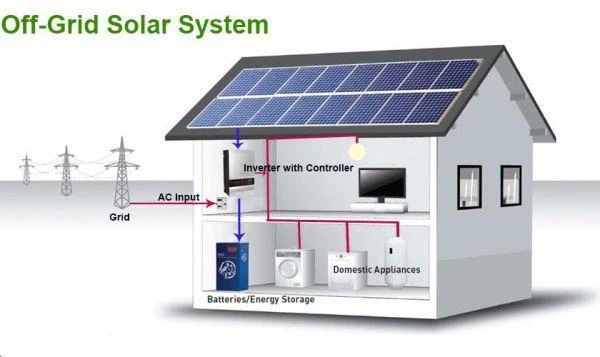

Un système d'alimentation solaire hors réseau traditionnel, comme le montre la figure 1, comprend plusieurs panneaux solaires connectés en série et/ou en parallèle pour alimenter en courant continu un contrôleur de charge solaire, qui charge ensuite une batterie. Un onduleur prend le courant continu de la batterie et fournit le courant alternatif à la charge. La batterie est la pièce centrale de ce système et est toujours au travail même lorsque le soleil brille. Il doit être suffisamment grand pour fournir une puissance suffisante pour la charge de jour comme de nuit. Cela provoque une usure continue qui limite la durée de vie de la batterie.







Stocker l'énergie solaire sans batteries
Plutôt que de stocker l'énergie dans des batteries, une autre option consiste à stocker l'énergie solaire sous forme d'eau chaude. La figure 2 montre un onduleur solaire hors réseau de 1,2- kW connecté à l'élément chauffant inférieur d'un chauffe-eau, fournissant de l'énergie solaire directement à partir des panneaux solaires pour chauffer l'eau. Ce type de conception de système ne nécessite pas de batterie. La température de l'élément chauffant inférieur peut être réglée beaucoup plus élevée que celle de l'élément supérieur. Cela empêche l'élément supérieur, qui consomme de l'énergie du réseau, de s'allumer à moins qu'une grande quantité d'eau chaude ne soit utilisée en peu de temps. L'eau chaude sera toujours disponible car le réseau électrique peut chauffer l'eau rapidement à partir de l'élément chauffant supérieur.









De plus, la conception unique du CyboInverter illustrée sur la figure lui permet de se connecter directement à quatre panneaux solaires 250- à 320-W, tandis que les micro-onduleurs traditionnels ne peuvent se connecter qu'à un seul. Par conséquent, un seul CyboInverter de 1,2-kW peut fournir suffisamment d'eau chaude pour une famille de deux personnes. De même, deux CyboInverters connectés en guirlande peuvent se connecter à huit panneaux et fournir suffisamment d'eau chaude pour quatre à cinq personnes.

Il s'agit d'un moyen simple de stocker l'énergie solaire sous forme d'eau chaude sans utiliser de piles. Il réduit les factures d'électricité tout en résolvant les problèmes d'instabilité du réseau. Cette conception est également plus rentable que l'installation de solutions solaires thermiques sur le toit car elle élimine les pièces mobiles et convient aux climats froids où l'eau des capteurs peut geler.

Un onduleur pour le chauffage et la réfrigération
Étant donné qu'un élément chauffant est une charge résistive et qu'un compresseur de refroidissement nécessite beaucoup de puissance de pointe pour démarrer, il est très difficile pour un onduleur hors réseau de faire fonctionner les deux types de charges de manière efficace et efficiente. La figure 3 montre un onduleur hors réseau à double sortie qui peut fournir une alimentation CA via le port de sortie hors réseau 1 ou le port 2 pour faire fonctionner respectivement des dispositifs de chauffage ou de refroidissement.







Un système d'énergie solaire hors réseau pour le chauffage et la réfrigération illustré à la figure 4 comporte deux onduleurs solaires hors réseau à double sortie, où une unité maître est connectée en guirlande avec une unité esclave pour former un 2.4-kW système. Quatre panneaux solaires 300-W se connectent à quatre canaux d'entrée des deux onduleurs. Une batterie 48-V se connecte aux quatre canaux d'entrée restants en parallèle pour fournir une puissance de surtension suffisante pour démarrer le compresseur d'un climatiseur ou d'un réfrigérateur. La batterie peut également fournir une alimentation nocturne au système. Des commutateurs IoT automatiques, manuels ou contrôlables à distance peuvent être ajoutés au système pour basculer entre les deux modes hors réseau.











Dans le premier mode hors réseau, le système peut récupérer l'énergie des panneaux solaires et envoyer de l'énergie via le port de sortie 1 (côté gauche) de l'onduleur à un chauffe-eau électrique à un ou deux éléments ou à un chauffage de surface. La puissance de l'énergie solaire n'a pas à correspondre à la puissance des charges totales car les onduleurs n'essaient pas de réguler la tension de sortie. Dans ce cas, les onduleurs hors réseau fonctionneront toujours, avec MPPT activé pour chaque panneau solaire pour une récolte d'énergie maximale. Les batteries connectées sont généralement inactives car il n'est pas nécessaire d'envoyer l'alimentation de la batterie à un chauffe-eau électrique.

Dans le deuxième mode hors réseau, le système peut alimenter des lumières, des ventilateurs, un PC, des chargeurs de téléphone et un réfrigérateur via le port de sortie 2 de l'onduleur (côté droit). Dans ce mode, la batterie 48-V joue un rôle important car elle fournit l'alimentation CC nécessaire aux onduleurs pour générer une surtension pour démarrer le compresseur du réfrigérateur. Après le démarrage du réfrigérateur, la puissance CA requise chutera considérablement. Si le solaire fournit suffisamment d'énergie pour permettre aux onduleurs de faire fonctionner le réfrigérateur, les onduleurs ne tirent pas l'alimentation de la batterie. Cela garantit une plus longue durée de vie de la batterie. Le système peut également faire fonctionner de nouveaux types de climatiseurs qui nécessitent beaucoup moins de puissance de surtension que les unités de climatisation traditionnelles.



Par rapport aux systèmes solaires hors réseau traditionnels, le système d'alimentation solaire hors réseau à double sortie décrit présente de nombreuses caractéristiques et avantages, notamment :

Ne nécessite pas de piles pour les opérations normales,

Deux sorties CA pour permettre le chauffage, le refroidissement et la réfrigération hors réseau,

MPPT au niveau du panneau pour maximiser la production d'énergie solaire,

Pas de haute tension ou de courant continu élevé, donc le système est intrinsèquement sûr,

Flexible pour construire de plus grands micro-réseaux avec plusieurs onduleurs,

Rentable et facile à installer et à entretenir.
